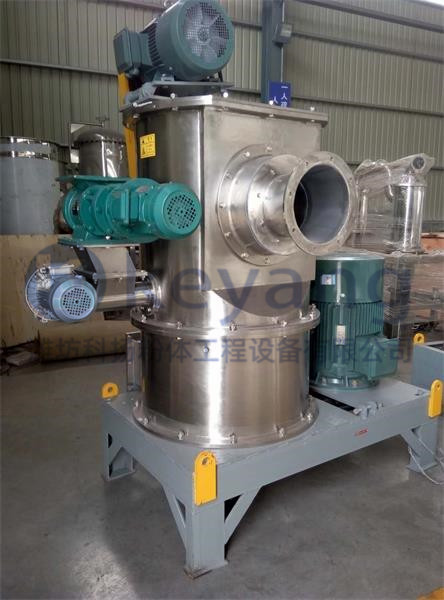

CJL-H系列立式超微粉碎機是一種具有超細分級功能的微粉生產設備，跟德國ZPS微粉機屬于同一類機型。該機主要適用于粉碎莫氏3.5級硬度以下物料的粉碎，能獲得5~150um的超細粉體，大流量的冷卻氣體能用于熱敏性物料的粉碎。
性能特點:
※ 集機械沖擊式超微粉碎機與高效渦輪超微分級機與一體，粉碎后的物料受氣流作用，在機內經渦輪分級機強制分級，分級裝置取代通常粉碎機的篩網，能同時完成微粉碎和微粉分選的兩道工序，粉碎效率高。
※ 通過調整分級葉輪的轉速，不用停機即可調節產品的粒度。
※ 系統粉碎時強大的粉碎氣流產生較強的冷卻功能，粉碎時溫升低，特別適用于加工熱敏性和纖維性物料，產品粒度均勻。

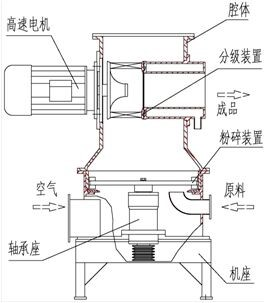

部件構成:
※ 該機主要由腔體、機座、分級裝置、粉碎裝置、高速電機、軸承座等部分組成。
※ 粉碎轉子件是主要部件，包括粉碎主軸、軸承單元、軸承座、軸承蓋、粉碎盤、粉碎錘塊等部件。 分級部分主要包括分級主軸、軸承單元、軸承座、軸承蓋、分級葉輪等部件。
※加料單位主要由減速電機、螺旋軸、加料斗等部件組成，加料量的大小主要通過調節減速電機的轉速來實現。
工作原理:
※ 機體內腔為園筒形，上部份為超微分級機，下部分為超微粉碎機。粉碎室由粉碎盤和磨塊組成，用來將物料擊碎成細粉，分級室由分級葉輪組成，能把細粉分成粒度達標品和未達標品兩種規格，達標品經出料管排出，由旋風集料器收集。未達標品沿腔體內壁回落到粉碎室，繼續粉碎直到達標為止。
※ 粉碎盤和分級葉輪分別由各自的驅動裝置驅動，分級葉輪的轉速可調，用以調節產品粒度。螺旋喂料裝置在機體內側壁，用來把物料均勻的送入粉碎室，加料量可以通過調整轉速來實現。

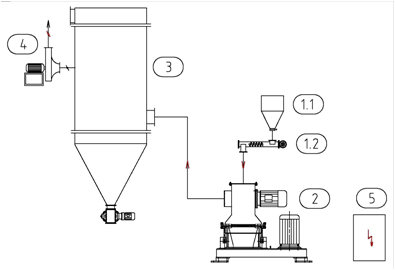

成套流程示意圖：
1.1 入料斗
1.2 喂料攪攏
2.CJL-H 粉碎機
3.袋式除塵器
4.高壓離心風機
5.電器控制柜
成套系統主要由主機、旋風集料器、脈沖除塵器、高壓引風機、卸料閥和電控柜等組成。原料由螺旋喂料器送至粉碎腔，粉碎后的物料受負壓氣流作用，在機內經渦輪分級機強制分級，同時完成微粉碎和微粉分選的兩道工序，由集料系統收集成品，尾風由脈沖除塵器過濾排出。
設備參數
型號/參數 | CJL-280H | CJL-350H | CJL-510H | CJL-760H | CJL-1000H | CJL-1250H | |
配 套動 力 | 粉碎盤 | 7.5 | 11~15 | 22~30 | 45~55 | 90~110 | 132~160 |
分級葉輪 | 1.5 | 2.2 | 4~5.5 | 7.5~11 | 15 | 18.5~22 | |
喂料器 | 0.55~1.1 | ||||||
轉速(r/min) | 粉碎盤 | 7500 | 6200 | 4200 | 2800 | 2100 | 1700 |
分級葉輪 | 500~4500 | 500~4000 | 400~3000 | 300~2500 | 250~2000 | 200~1600 | |
喂料器 | 20~100 | ||||||
最大處理風量(m3/h) | 700 | 900 | 3000 | 5400 | 10000 | 15000 | |
粉碎粒度 | 5~300 | 10~300 | |||||
產 量(kg/h) | 2~100 | 10~400 | 15~600 | 30~1200 | 60~1500 | 300~3000 | |
注：產品與原料的粒度、比重、水分、流動性等指標密切相關，以上僅供選型參考。
